琉璃瓦的釉面制作

 琉璃瓦用釉为熔块釉，熔块釉有较大的烧成温度范围和色釉选择余地。配制熔块要选用的化工原料（硼砂、碱面、铅丹等）应为工业纯，着色剂的纯度要高。熔块的好坏直接影响到釉面质量，应重视烧制的各个环节，提高熔块的质量，好的熔块应是透明的玻璃质。

  a）釉料的制备

  将铅丹或熔块与生料严格按配方称量好，入球磨机研磨，料、球、水为1：1．7：0．8，要求细度：生铅釉0．04－0．06%，熔块釉0．05－0．12%（万孔筛余）。为保证釉有良好的流动性及防止沉淀，可加入电解质甲基纤维素。

  b）施釉

  琉璃瓦、西式瓦一般采用浇釉法或浸釉法。浇釉时要迅速，一次浇满瓦面可保证釉面平整光滑均匀。釉的比重控制在1．5－1．7之间。应注意施釉后要及时刮净底部。

  产品烧成

  西式琉璃瓦采用一次烧成。烧成后用窑炉为煤烧推板窑，投资较少，也可用隧道窑，氧化焰烧成。

  西式瓦一次烧成是将成型好的坯体干燥施釉后直接入窑烧成，烧成温度为1150℃－1200℃。瓦件不是满施釉可以倚靠摞叠或采用特殊支架的办法烧成。

  琉璃瓦材料坚固、色彩鲜艳、釉色光润，购买琉璃瓦时，一定也要注意观察琉璃瓦的质量，否则的话就会买到不称心的东西。

  一、烧结程度

  烧结程度越高的瓦越牢固。方法是听敲击的声音，敲击时的金属声越清脆瓦越好。

  二、看裂釉

  琉璃瓦裂釉是一个普遍现象。裂釉的瓦冬天受冻后会出现釉层剥离脱落，因而失去光泽及防水性能。检查方法是看瓦的表面有无细如蛛丝的裂纹。在淋雨或浸水粘灰尘后更加明显。如能放在冰箱中则更加容易检查出来。

  三、看吸水率

  琉璃瓦吸水越少越好。吸水多的抗冻性能差。检查的方法是比较干的瓦与浸水的瓦的重量差额，就是水份。

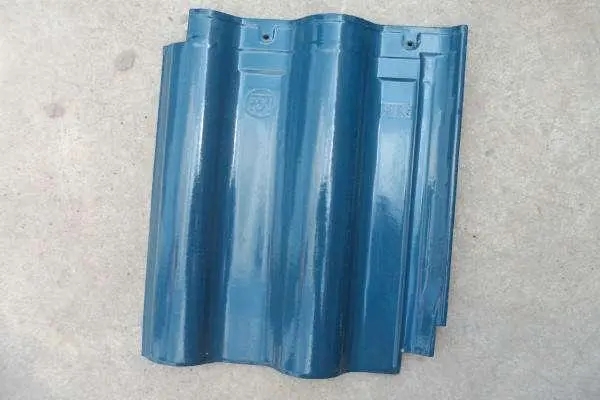

  四、看外观

  外观主要看釉色的一致性，平整度，表面的光泽，光滑程度，背面烧结的程度，厂牌商标等。
